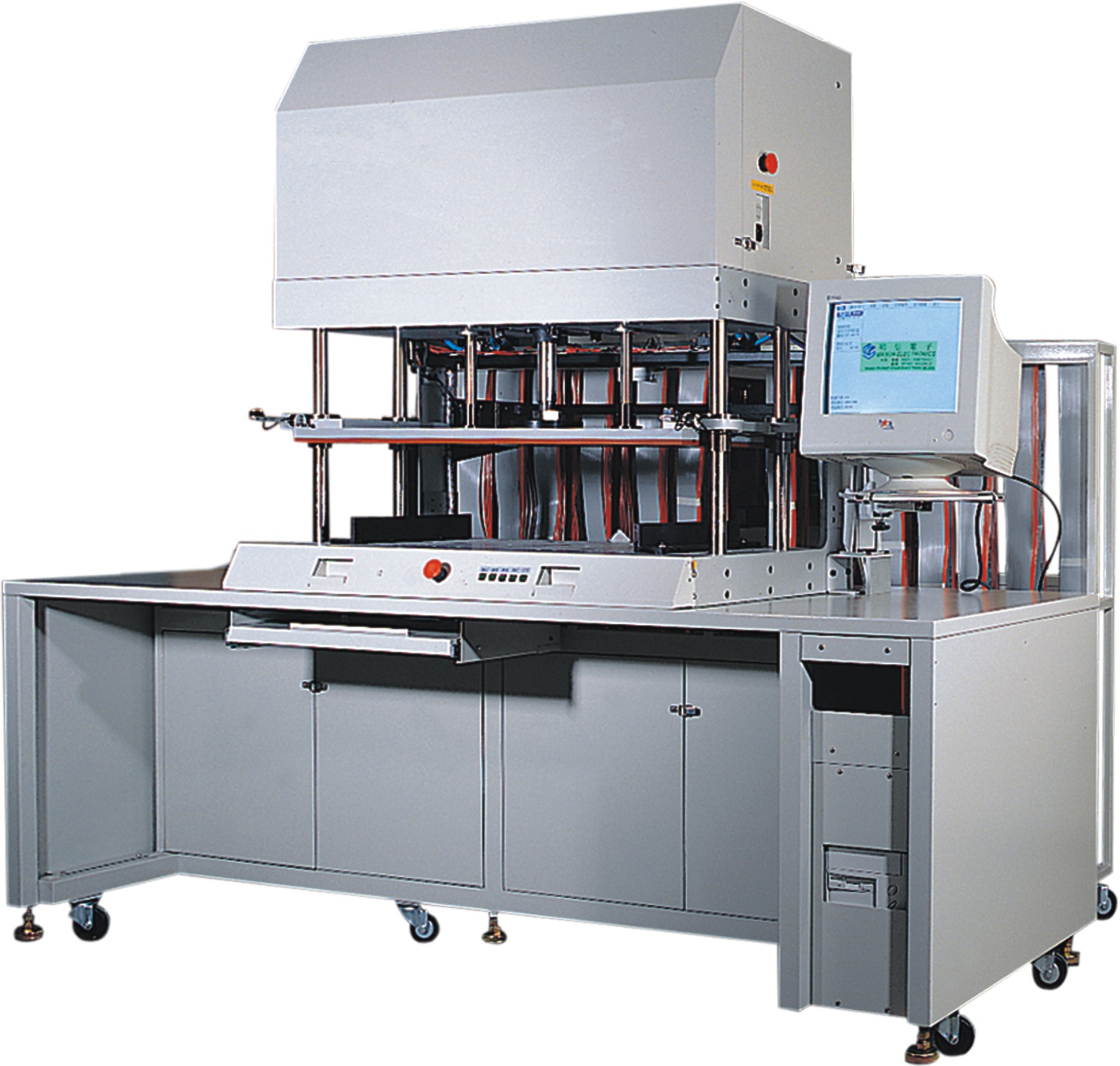

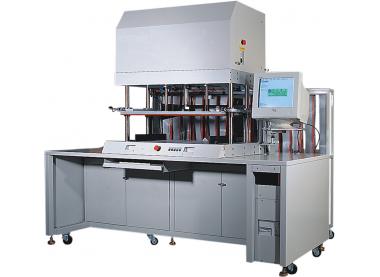

MV300FW：四线测试机



   四线测试原理
1、由四个接触端子构成两个独立测试回路的测试方法
2、将两线制的电流回路和电压测量回路分开进行测量：对于每个测试点都有一条激励线F和一条检测线S，二者严格分开，各自构成独立回路；同时要求S线必须接到一个有极高输入阻抗的测试回路上，使流过检测线S的电流极小，近似为零

   四线测试可选：
快速导电胶测试

       实现方式

ÿ             专用的四线夹具

为保证测试精度，四线夹具必须是专用，不能与两线式夹具混用。

ÿ             专用的四线开关卡

四线测试的开关卡必须是独立的，不能采用两线式开关卡混用

ÿ             专用的测试设备

采用专用的测试设备，为精确测试提供前提



      解决问题

ÿ             电镀孔，灌银孔等过孔不良

ÿ             各种环形线路缺陷

ÿ             对阻值有特定要求的各种线路


      明信优势

ÿ           具备明信电子MV300系列的高品  质、高效率、操作简洁的特点

ÿ        测试精度高，达到行业最高极限值    0.1mΩ

ÿ           测试范围广，达到行业最小极限值     1mΩ



     技术规格

ÿ             四线测试范围：1mΩ~20KΩ

ÿ             四线测试精度：±0.1mΩ

ÿ             四线测试速度：3.5秒内

ÿ             可选测试点数：2K-32K
