特殊测试 |
 |
 |
| 机型： |

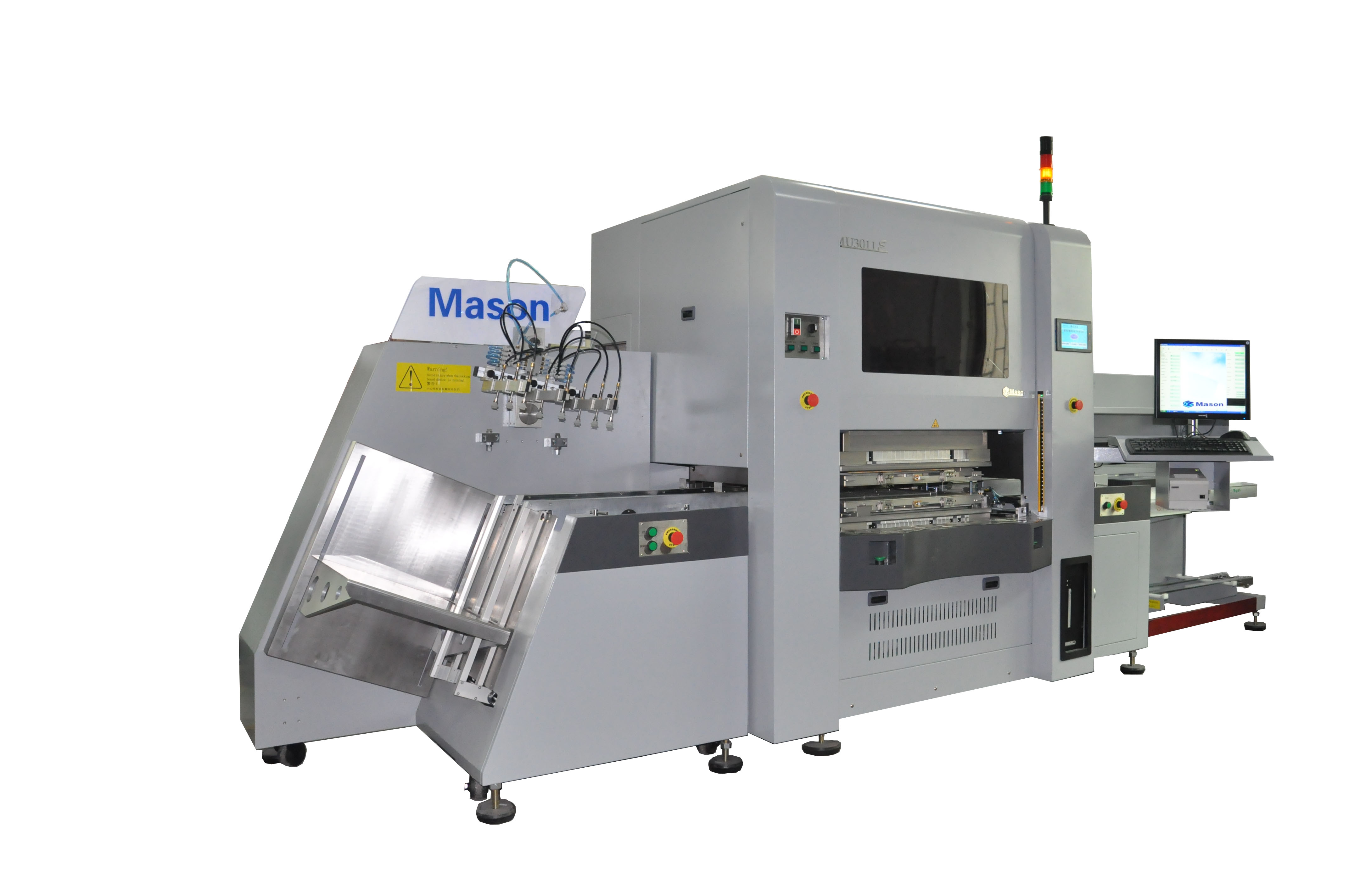

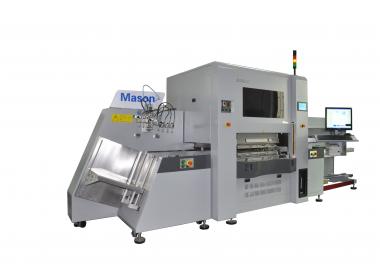

MU3011 自动通用测试机 |
|
|
测试区域
|
|
|
测试点数
|
245760点（Max）
|
|
测试面积（X*Y）
|
19.2"×16"
|
|
PCB测试能力
|
|
|
自动送板面积（X*Y）
|
最小：150mmx150mm
最大：510mmx430mm
|
|
密度
|
50mil（四密度）
|
|
可测试PCB厚度
|
0.6～8.0mm
|
|
夹具格式
|
|
|
夹具规格
|
43.2mm短针测试夹具,可选兼容其他格式
钢针最小直径:0.15mm,理论最小种针距离：10mil
|
|
CAM支持软件
|
MUNet2000（选点夹具操作，Net list 支持等）
|
|
|
MRNet2000（坏点辅助修理系统）
|
|
网表格式
|
明信MXG格式（可选其他品牌格式）
|
|
测试参数
|
|
|
绝缘测试电压
|
50V～300V±10%
|
|
绝缘测试阻抗
|
1MΩ～50MΩ±10%（100Ω可选）
|
|
导通测试
|
10Ω～100Ω±10%
|
|
埋阻测试
|
10Ω～18KΩ±10%
|
|
碳阻测试
|
200Ω～18KΩ
|
|
测试速度
|
6000～8000 points/sec.（随测试条件、工作条件变化而变化）
|
|
环境要求
|
|
|
温度
|
22℃～25℃
|
|
湿度
|
50%～60%（非凝结）
|
|
耗能
|
|
|
电源要求
|
AC380V±10% 三相五线, 50/60HZ,接地与接零分开
|
|
气源要求
|
6～8kgf/cm2
|
|
体积
|
|
|
尺寸
|
4530mm×1770mm×1920mm（手动）
|
|
重量
|
3500kg（自动机）/2800kg（主机）
|
|
可选
|
|
|
|
PCB喷墨打标器 PCB画圈标记笔
|
|
|
夹具手动和半自动微调 防错箱
|
|
|
 |
| |
