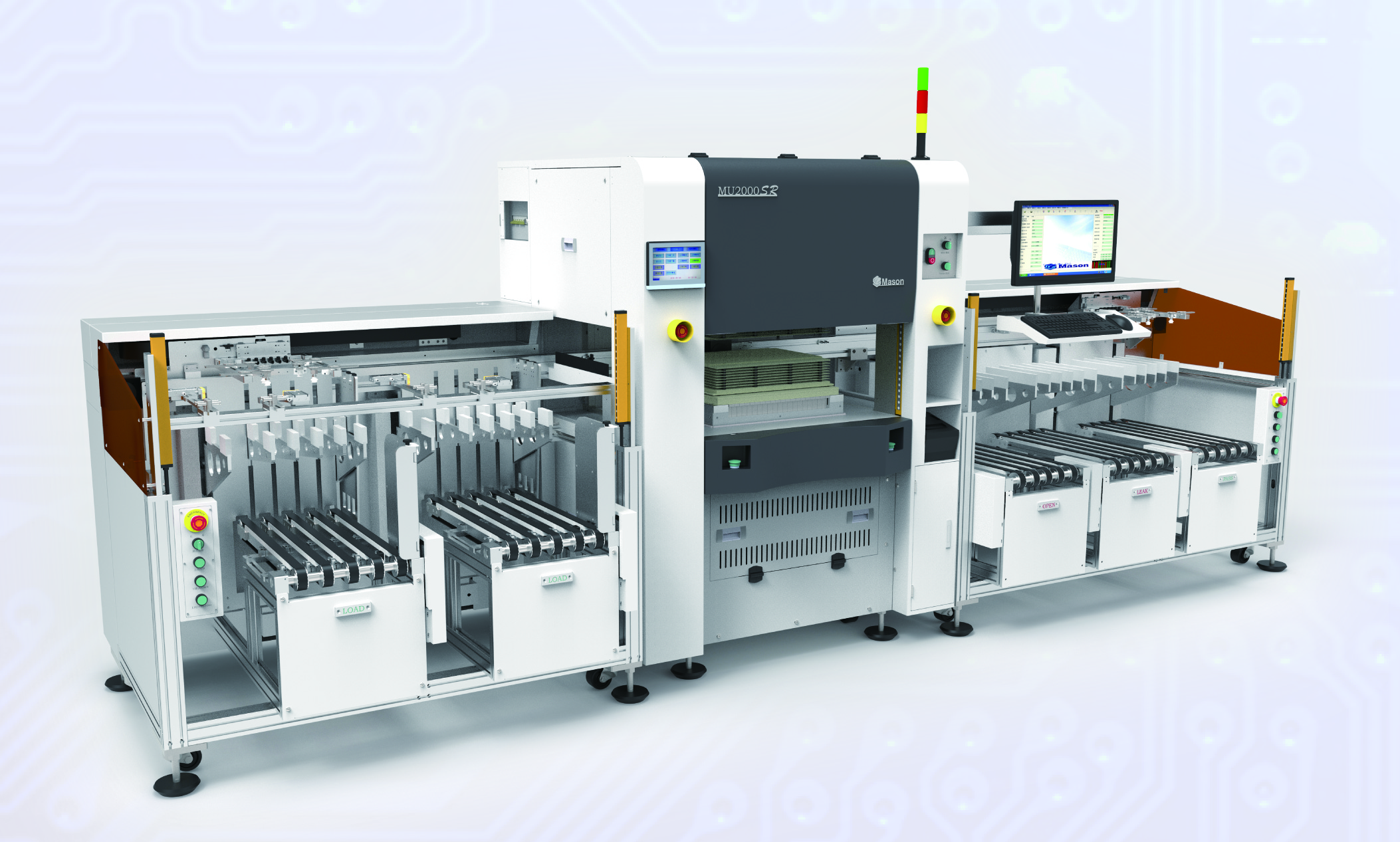

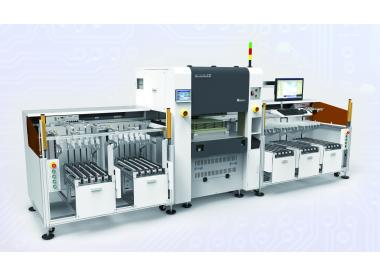

应用领域
|
|
|
|
1.PCB类型：普通多层板 |
| |
2.终端类型：手机板，超级本，便携式电子产品等 |
| 可选型号 |
|
| |
1、长针架构 |
| |
2、短针架构 |
|
技术优势
|
|
| |
1.双密或四密可选，最大测试面积12.8"*16" |
| |
2.MASON夹具格式，可兼容其它主流品牌架构夹具 |
| |
3.夹具可X/Y微调，提升PCB板测试良率 |
| |
4.高产出，700PCS/h以上的产能（电测1秒） |
| |
5.丰富自动化对接方案，满足工业4.0需求 |
|
技术规格
|
|
| 配置密度 |
70mil（双密） 50mil（四密） |
| 测试面积 |
12.8"*16"(325mmX406mm |
| 测试点数 |
160K |
| 自动PCB尺寸 |
60mm X 60mm（Min） 325mm X 406mm（Max） |
|
PCB厚度
|
0.4-4mm（自动） |
| 板重 |
<2KG |
| 产能 |
700PCS/h（电测1秒） |
| 夹具微调 |
微调方向：X/Y纠错；微调精度：±0.01mm |
|
夹具规格
|
明信钢针夹具,长、短针两种架构；可兼容其它格式，钢针最小尺寸:0.15mm，理论最小种针距离：10mil
|
|
CAM支持软件
|
明信自主CAM软件MasonCam; meNet (选点软件）
me Fix(通用夹具制作） meTab(检修软件）
|
|
网表格式
|
明信MXG格式（可选其他格式）
|
|
测试电压
|
50V~300V
|
|
导通阻抗
|
10Ω～100Ω
|
|
绝缘阻抗
|
1MΩ～100MΩ |
|
碳线测试
|
200Ω～18KΩ，精度：±10%； |
|
埋阻测试
|
200Ω～200KΩ，精度：±10%； |
|
电源要求
|
AC380V±5％ 三相五线制 50/60 Hz 6KW 9A |
|
气源要求
|
气压：0.6~0.8MPa；耗气量：120L/min |
|
环境要求
|
无粉尘；温度：22℃～25℃； 湿度：40%～60%（非凝结状态） |
| 场地尺寸 |
4433mm(L) x 1357mm(W) x 2109mm(H) |
|
功能选配
|
(1）火花检测（2）夹具微调（3）板边划线 (4)激光标记（5）二维码料号读取 (6）二维码ID测试数据绑定（7）工业4.0设备信息化定制 |
| |
|
