应用领域
|
|
|
|
1.PCB类型：单、多面板、多层板 |
| |
2.终端类型：家用电器、工业设备等 |
|

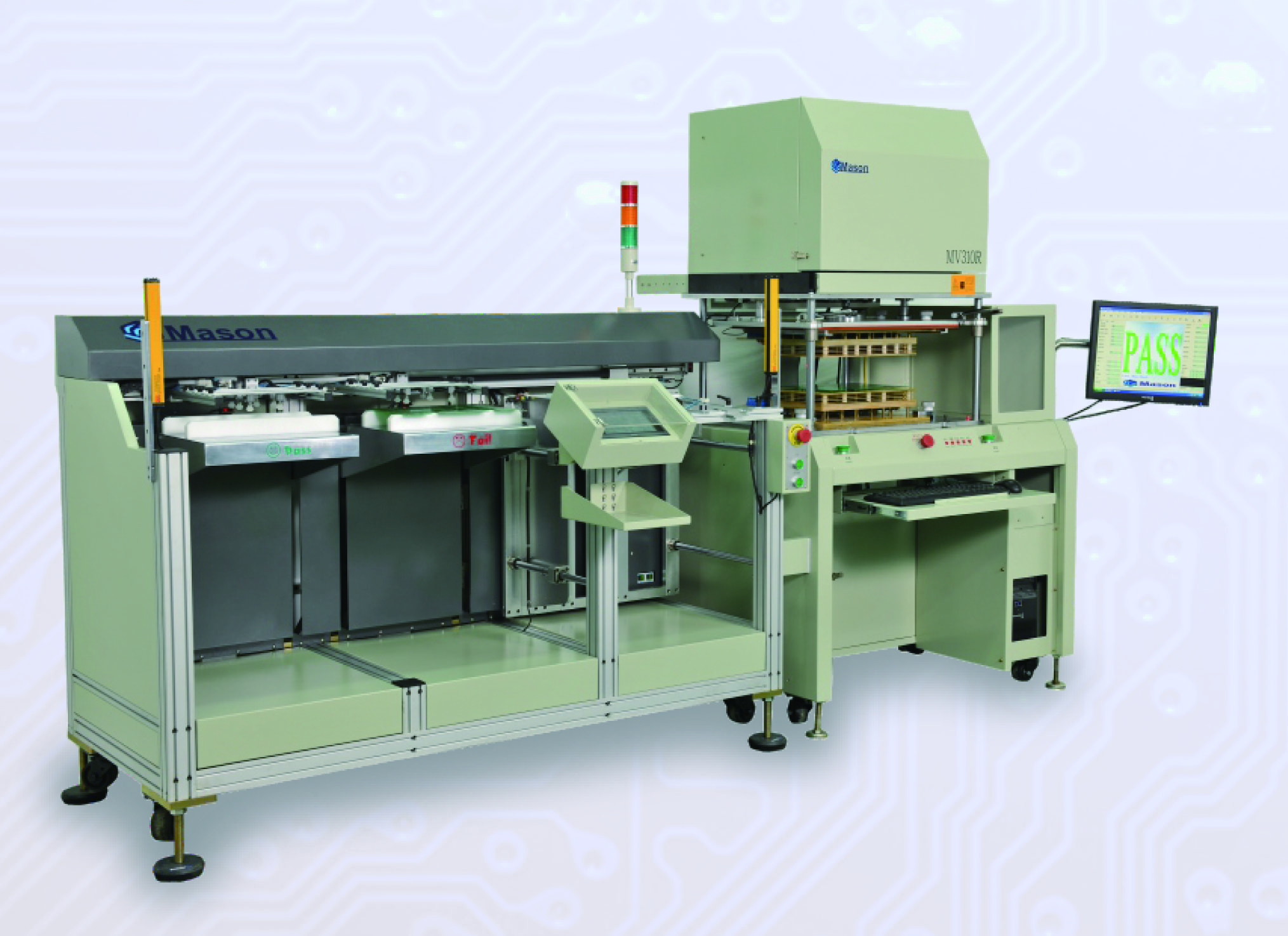

技术优势
|
|
| |
1.送料、收料料台在同一侧，方便操作，节省安装空间，提高车间使用率； |
| |
2.采用一副机械手臂带两副吸板装置实现同时送板、收板，提高效率； |
| |
3.主机可单独运行，方便应用主机清板； |
| |
4.线体置于主机左侧，方便夹具安装及操作习惯，更人性化； |
| |
5.采用分段式伸缩手臂，快速送料、收料在提高效率同时减小噪音 |
|
技术规格
|
|
| 测试面积 |
24“ X 15" |
| 测试点数 |
2048-6144
8192-16384（MV311R） |
| PCB尺寸 |
13.4''ｘ16.5''(340mmｘ420mm) 3.15''ｘ3.15''(80mmｘ80mm) |
|
PCB板厚
|
0.1-8mm（手动）；0.6-4.0mm（自动） |
|
夹具规格
|
采用MASON专用夹具，同时兼容其他格式的专用夹具
|
|
网格格式
|
明信MXD格式（可选其他格式:MXA\ETT等）
|
| 电子测试速度 |
■ 2000~4000points/sec
|
|
绝缘测试电压
|
50V~300V ±10%
|
|
绝缘测试阻抗
|
1MΩ～100MΩ ±10%
|
|
导通测试
|
▲10Ω～100Ω1MΩ ±10%
|
|
碳板测试
|
200Ω～18KΩ ±10%； |
|
温度
|
22℃~25℃ |
| 湿度 |
50%-60%（非凝结） |
| 使用环境 |
无粉尘 |
|
电源要求
|
三相五线制 AC380V±5％ 50/60 Hz |
|
气源要求
|
6-8kgf/cm2 |
| 尺寸 |
3420mm(L)ｘ1200mm(W)ｘ1850mm(H)
3420mm(L)ｘ1700mm(W)ｘ1890mm(H) (MV311R) |
|
可选
|
四线式测试、线体含自动上下料功能 |
▲ 20Ω以下的低阻测试视夹具制作精度而定；
■ 测试速度随测试条件变化而变化 |
