专用测试 |
 |
 |
| 机型： |

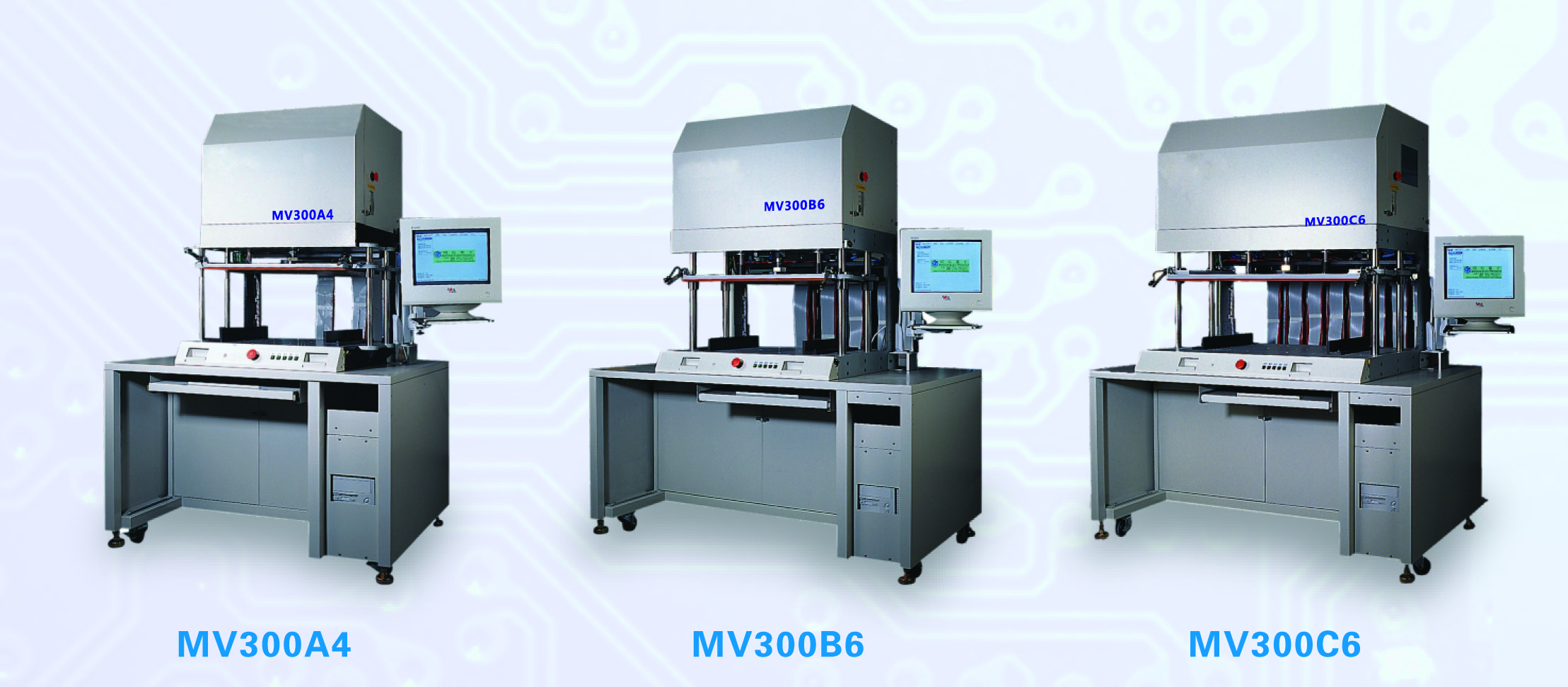

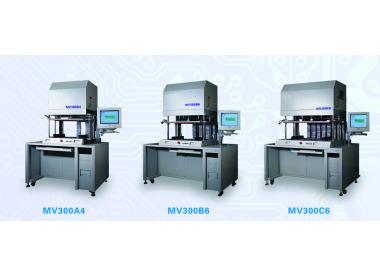

MV300系列专用测试机 |
|
|
应用领域
|
|
|
|
1.PCB类型：单、多面板、多层板 |
| |
2.终端类型：家用电器、工业设备等 |
| |
3. 兼容测试:HDI板、通迅背板 |
| 可选型号 |
|
| |
1、MV300A4
工业设备、民用电器的单面板、双面板、多层板的专用夹具测试 |
| |
2、MV300B6
面积较大、高点数、高密度PCB的专用夹具测试 |
| |
3. MV300C6/D6
大面积,适合于一般通讯背板的专用夹具测试 |
| |
4.MV300L6 LED灯条等基板测试 |
| |
5.MV300XL 超大背板等板测试 |
|
技术优势
|
|
| |
1. 气缸驱动压台，精密导柱导向，结构简洁 |
| |
2. 近6000台的安装数量，测试性能稳定、性价比高，实用性强 |
| |
3. 采用MASON的专用夹具，可兼容其他格式的夹具 |
| |
4. 具有拼板测试的上悬式压台设计可选 |
| 电子测试速度 |
■ 2000~4000 points/sec
|
|
测试电压
|
50V~300V |
|
绝缘阻抗
|
1MΩ～100MΩ ±10%
|
|
开路阻抗
|
|
| 碳线阻抗 |
200Ω～18KΩ |
| 开路测试电流 |
20mA（最大） |
|
环境温度
|
18℃~25℃ |
| 环境湿度 |
40%-60%（非凝结） |
| 环境要求 |
无粉尘 |
|
|
四线式测试、快速导电胶、防错箱、PCB自动油墨打标器、PCB画圈标记笔 |
| ▲ |
20Ω以下的低阻测试视夹具制作精度而定； |
|
■
|
测试速度随测试条件变化而变化 |
|
产品名称
|
测试面积
|
测试点数
|
结构
|
机器尺寸
|
电源
|
|
MV300-A4
|
24” X 15”
|
2048-6144
|
改良型四柱导向
|
1200mm×870mm×1800mm
|
AC220V±5％50/60Hz单相三线制电流:5A
|
|
MV300-B6
|
28” X 17”
|
2048~16384
|
改良型六柱导向
|
1200mm×870mm×1800mm
|
AC220V±5％ 50/60 Hz单相三线制电流:5A
|
|
MV300-B6W
|
26” X 26”
|
2048~16384
|
改良型六柱导向
|
1600mm×1200mm×2000mm
|
AC220V±5％ 50/60 Hz单相三线制电流:5A
|
|
MV300-D6
|
38” X 20”
|
2048~16384
|
改良型六柱导向
（其中四柱落地式导向）
|
1600mm×870mm×1600mm
|
AC220V±5％ 50/60 Hz单相三线制电流:8A
|
|
MV300-L6II
|
50"×20"
60"×20"
|
2048~16384
|
改良型六柱导向
（其中四柱落地式导向）
|
1600mm×1200mm×1900mm
1900mm×1200mm×1900mm
|
AC220V±5％ 50/60 Hz单相三线制电流:8A
|
|
MV300-XL
|
50"×30"
|
2048~32768
|
改良型六柱导向
（其中四柱落地式导向）
|
2350mm×1500mm×2350mm
|
|
 |
| |
