专用测试 |
 |
 |
| 机型： |

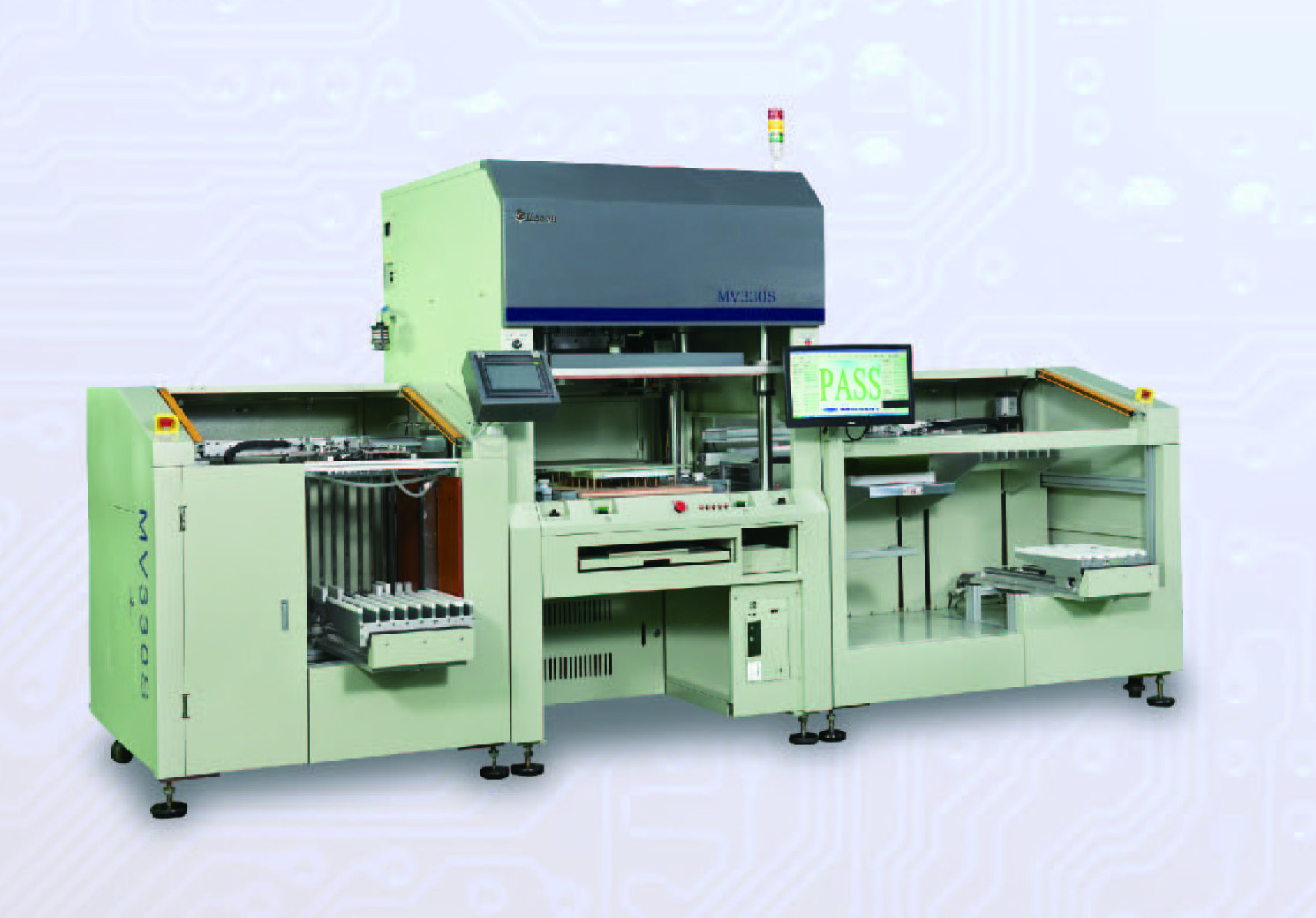

MV330全自动四线测试机 |
|
|
应用领域
|
|
|
|
汽车板等多层板 |
|
技术优势
|
|
| |
精密4线式mΩ级低阻测试，one touch治具架构，免排线设计； |
|
技术规格
|
|
| 测试点数 |
12K-32K |
| 测试面积 |
MV330S 650mm*488mm
MV330W 750mm*580mm (手动)
MV330L 950mm*580mm (手动) |
| 自动送板尺寸 |
400mm*480mm(max)；80mm*80mm（min） |
|
测板厚度
|
0.2mm-8mm（手动）；0.6mm-4mm（自动） |
|
堆板高度
|
380mm
|
| 料台及自动化配置 |
PASS、FAIL料台；自动上料，PASS板自动出料 |
| 夹具规格 |
one touch治具
|
| 资料格式 |
明信或兼容其他格式 |
|
导通测试范围
|
10Ω～100Ω |
|
测试电流
|
|
|
埋阻测试范围
|
10Ω~200KΩ |
| 碳阻测试范围 |
200Ω～18KΩ |
|
|
50V~300V
|
| 绝缘测试范围 |
1MΩ~100MΩ |
| 四线测试范围 |
0.3mΩ~200Ω |
| 二线测试精度 |
±10% |
| 四线测试精度 |
≤10mΩ；±0.3mΩ；>10mΩ:；±3% |
|
温度
|
18℃~25℃ |
| 湿度 |
40%-60% |
| 使用环境 |
无粉尘 |
|
电源要求
|
单相三线制 AC220V/50HZ ±5％ 8A |
|
气源要求
|
0.6～0.8MPa |
| 安全感应 |
光幕 |
|
外形尺寸
|
3700mm*1600mm*2100mm |
| 重量 |
2000kg |
|
|
 |
| |
