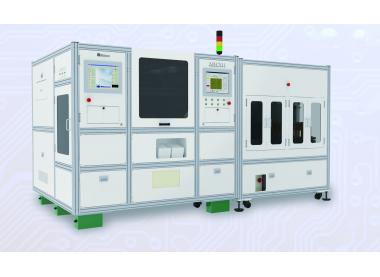

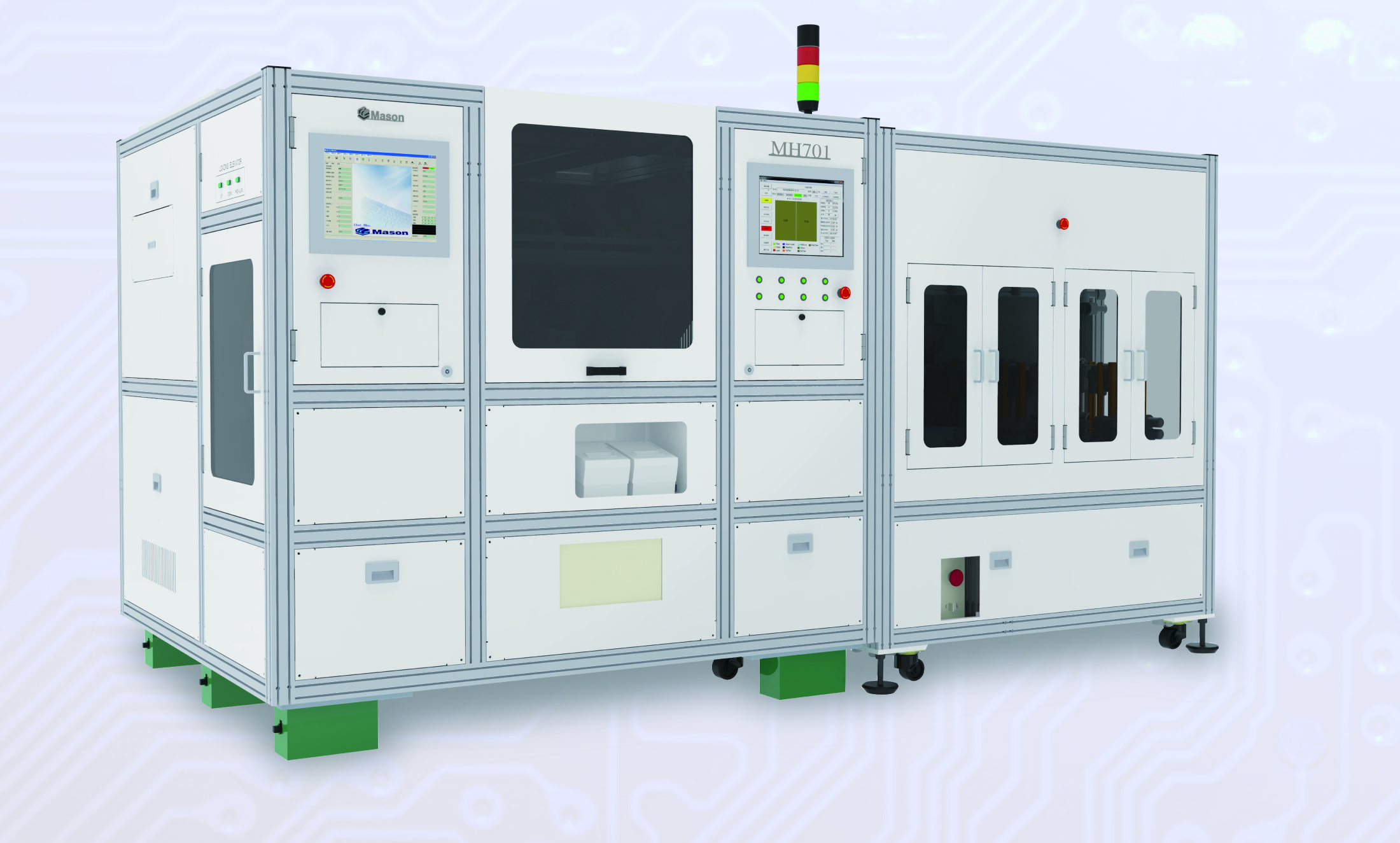

应用领域
|
|
| |
1.主要测试 ：CSP、BGA、MCM等封装板 |
| |
2.兼容测试：Anylayer HDI板、高阶 HDI板 |
|
技术优势
|
|
| |
1.分步分单元测试功能可大幅提高偏位、胀缩PCB的测试良率； |
| |
2.高分辨率CCD自动校正系统可实现偏位、胀缩PCB可靠对位； |
| |
3.通用基板夹持托盘可实现轻、薄、小之特性PCB可靠夹持； |
| |
4.四线测试功能可实现特殊线路、缺陷线路的可靠测试； |
| |
5.双台面布局搭配全闭环控制系统可实现高速高精度测试； |
| |
6.夹具自锁保护功能可在断电等情况下实现可靠保护 |
| |
7.可选配标记、读码等个性化功能 |
|
技术规格
|
|
|
测试能力
|
|
|
测试对象
|
CSP、BGA、MCM等封装板 |
|
测试点数
|
上8192点、下8192点 |
| 产品尺寸 |
280mm*160mm (max)\60mm*50mm (min) |
| 板厚范围 |
0.15~2.0mm |
|
2线测试速度
|
≥4000 points/s（明信条件） |
|
导通测试
|
10Ω~100Ω |
|
绝缘测试
|
1MΩ~100MΩ |
|
测试电压
|
50V~250V |
|
测试电流
|
20uA~20mA |
|
埋阻测试
|
10Ω~200KΩ
|
|
4线测试速度
|
≥1000nets/s(明信条件) |
|
低阻测试
|
0.3mΩ~200Ω
|
|
夹具规格
|
|
|
最小探针
|
0.05mm |
|
夹具类型
|
线针夹具、复合式夹具、READ夹具 |
|
夹具装拆
|
一键式操作 |
|
机器配置
|
|
|
定位精度
|
±5um |
|
CCD数量
|
6组（夹具对位2组，PCB对位4组） |
|
定板方式
|
通用基板夹持托盘 |
|
上下料台
|
LOAD、OPEN、LEAK、PASS、PAPER |
| 选置 |
|
|
功能
|
读码装置、激光标记 |
|
使用要求
|
|
|
温度
|
18℃～25℃ |
|
湿度
|
40%-60% |
|
电源
|
三相 AC380V/50HZ ±5% 25A |
| 气源 |
0.6～0.8MPa (干燥、清洁) |
| 其他 |
无振动、无灰尘、无腐蚀性气体 |
|
机台规格
|
重量3600KG，长3600*宽1820*高1900mm |
