高精密测试
所有产品:

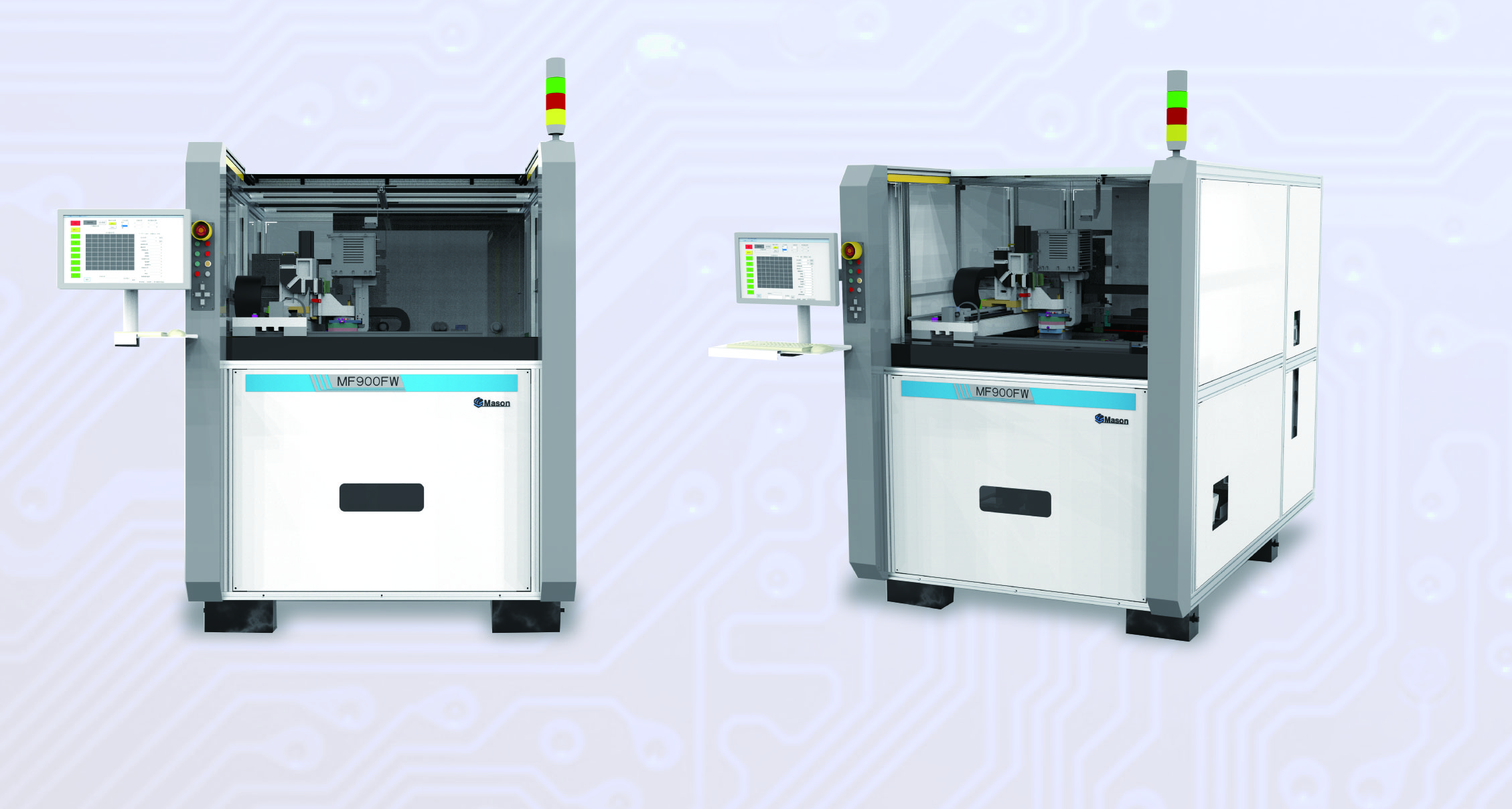

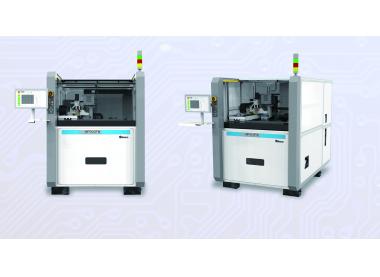

机型: MF900高精测试机

应用领域

  1.主要测试 柔性线路板、软硬结合板
  2.终端类型:智能手机、平板计算机等
  3.兼容测试:IC载板、模块板等
技术优势

  1.分步分单元测试功能可大幅提高偏位、胀缩PCB的测试良率
  2.高分辨率CCD自动更正系统可实现偏位、胀缩PCB可靠对位
  3. 四角夹持张力控制
  4.四线测试功能可实现特殊线路、缺陷线路的可靠测试
  5.高精密运行及补偿系统可实现高速高精度测试
  6.夹具自锁保护功能可在断电等情况下实现可靠保护
技术规格

测试对象
柔性线路板、软硬结合板
测试点数
上1536点、下1536点
            产品尺寸 400mm*260mm (max)  70mm*70mm (min)
            测试区域 产品四角(10mm*9mm)之外的区域
            板厚范围 0.1~0.6mm
测试电压
50V~250V
测试电流
20uA~20mA
导通阻抗
10Ω~100Ω
绝缘阻抗
1MΩ~100MΩ
2线测试速度
≥4000 points/s(明信条件)
四线测试
0.3mΩ~200Ω
4线测试速度
≥1000nets/s(明信条件)
定位精度
X轴、Y轴:±5um 旋转轴:±0.01°(重复定位精度)
            按压精度 Z轴±5um (重复定位精度)
            CCD双面校准功能 具有双面摄像头自动校准功能
            一键式安装/拆除夹具 具有更换夹具时一健操作,方便快捷
            打标功能 具有油墨笔标记功能
            电源 单相 AC200-220V  ±10%  50/60HZ  4.5KVA
            气源 干燥空气大于0.5MPa,大于100L/min
温度
18℃~25℃
湿度
40%-60%
            尺寸
长1400mm*宽2200mm*高2100mm
重量
2800kg
