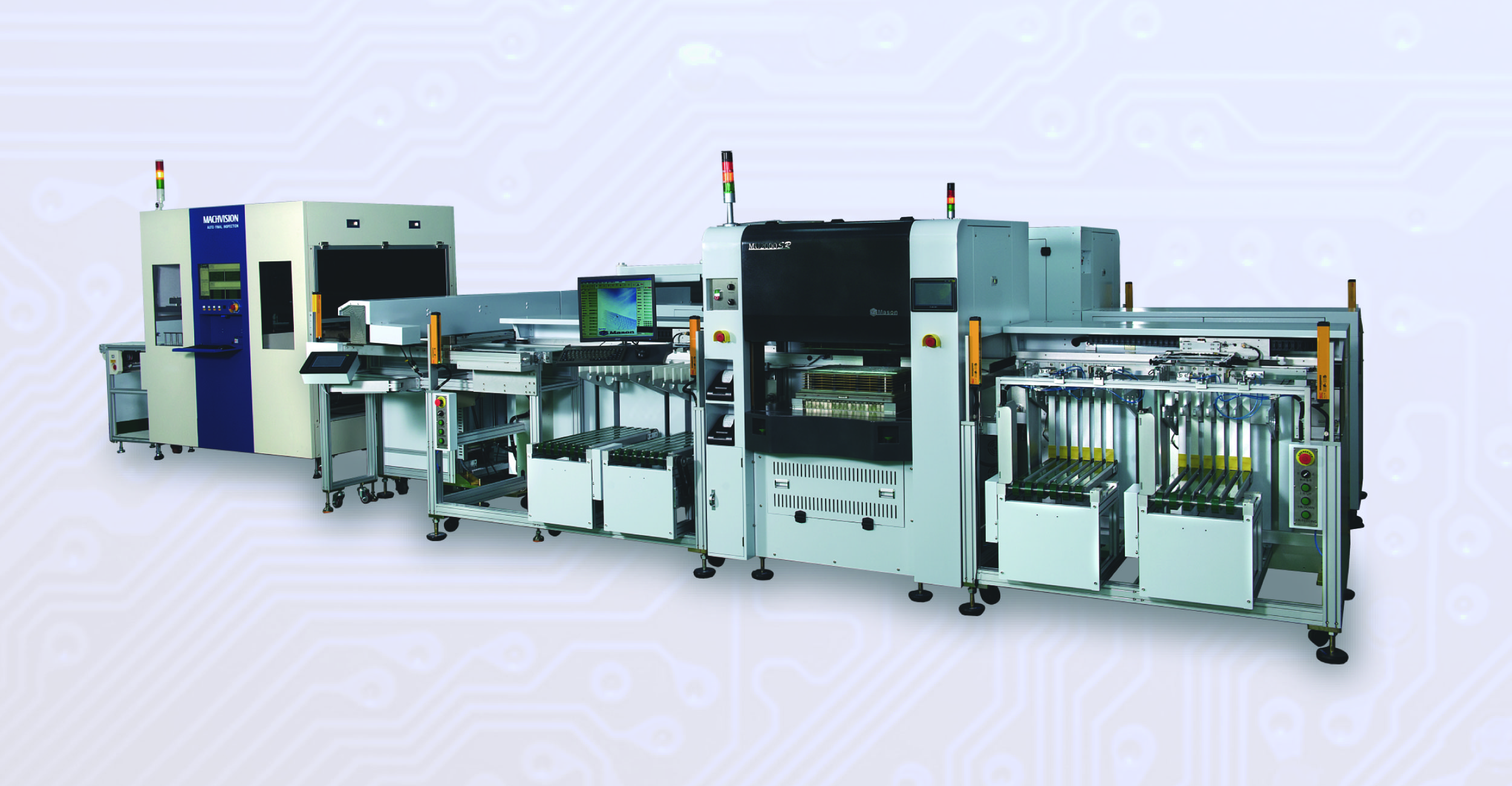

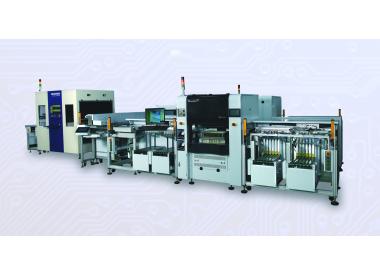

机型: MA1800通用机&AVI联线自动测试系统

应用领域


1.PCB类型:普通多层板
  2.终端类型:手机板,超级本,便携式电子产品等
可选型号
  1.四倍密度
  2.六倍密度
技术优势

  1.电测+外观检查自动联机完成,提高效率,减低成本
  2.可同时联机两台电测机,满足两种不同料台自动检测
  3.测试机及AVI出现停机故障,均可独立生产,互不影响
  4.测试效率800PCS/H
  5.工艺更新升级可单独更新测试机或AVI设备
技术规格

配置密度 50mil(四密)  39.37mil(六密)
最大测试面积 12.8"*16"(325mm X 406mm)(四密)
10.1"*15.12"(256mm X 384mm)(六密)
最大测试点数
160K(四密)      192K(六密)
自动PCB尺寸 60mm X 60mm(min) 325mm X 406mm(max)
PCB厚度
0.4~4mm(自动)
板重
<2KG
产能
800PCS/h以上(电测1秒)
夹具微调
微调方向:X/Y纠错;微调精度:±0.01mm
夹具规格
明信钢针夹具,长、短针两种架构;可兼容其它格式,钢针最小尺寸:0.15mm,理论上最小种针距离:10mil
CAM支持软件
明信自主CAM软件MasonCam;  meNet (选点软件) me Fix(通用夹具制作) meTab(检修软件)
网表格式 明信MXG格式(可选其他格式)
电测参数 测试电压:50V~300V;
导通阻抗:10Ω~100Ω;
绝缘阻抗:1MΩ~100MΩ;
碳线测试:200Ω~18kΩ,精度:±10%;
埋阻测试:200Ω~200kΩ,精度::±10%
AVI参数 图像分辨率:20um;
缺陷确认:AVI在线确认+VRS检修站确认;
侦测缺点:异色、氧化、污染、漏铜、刮伤、异物、凹陷、漏底材、金属缺口、渗镀金、白/绿漆粘金属、堵孔、孔偏破、锡凸,锡压扁、线路粘锡,假性漏铜,文字缺陷,文字模糊;
检测板材:OSP、镀金
电源要求 电测:AC380V±5%      三相五线制      50/60 Hz      6KW      9A
AVI:AC220V±5%      单相三线制      50/60 Hz      3KW      13A
气源要求
气压:0.6~0.8MPa;耗气量:90L/min
环境要求
无粉尘;
温度:22℃~25℃;   湿度:40%~60%(非凝结状态)
场地尺寸 9060mm(L) x 3485mm(W) x 2140mm(H)
