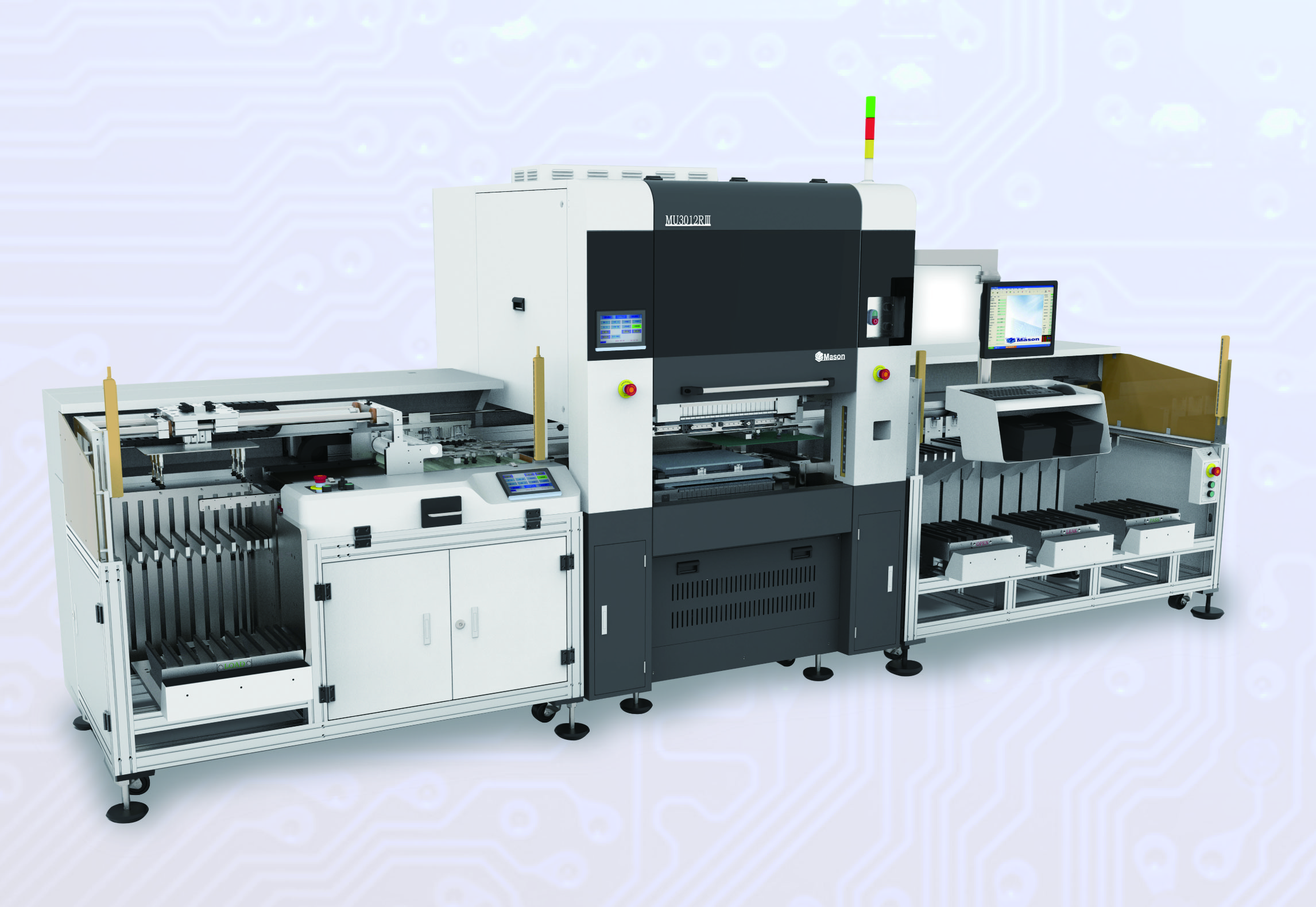

1.PCB类型：中高阶HDI板，Micro LED板 |
| |
2.终端类型：智能手机板，平板计算机，Micro LED板等 |
|
技术优势
|
|
| |
1.真八密，测试面积达11.2"X16" |
| |
2.MASON夹具格式，微针级通用夹具应用，最小钢针0.07mm |
| |
3.LED板分步测试，夹具成本低，测试质量易管控 |
| |
4.在线CCD微调,PCB板偏位及涨缩实时分析纠错 |
| |
5.滚筒粘尘+离子风除静电，提升PCB板测试良率 |
|
技术规格
|
|
| 配置密度 |
35mil(八密) |
| 最大测试面积 |
标配：9.6"X16"；243mm X 406mm（Max)
选配：11.2"X16"；284mm X 406mm（Max) |
| 最大测试点数 |
标配：240K
选配：280K |
| 自动PCB尺寸 |
60mm x 60mm(Min) 284mm×406mm(Max) |
|
PCB厚度
|
0.4-4mm（自动） |
| 板重 |
<2KG |
| 产能 |
600PCS/h(电测1秒） |
| 夹具微调 |
方式：微型CCD对位
微调行程：±0.5mm；
微调方向：X/Y纠错；
微调精度：±0.01mm |
| LED分步测试 |
分步次数：上模分模XY<10次；
分步方向：x/y方向；
分步精度：±0.01mm |
|
夹具规格
|
明信短针架构；可兼容其它格式，钢针最小尺寸:0.07mm,，理论最小种针距离：5mil
|
|
CAM支持软件
|
明信自主CAM软件MasonCam; meNet (选点软件）
me Fix(通用夹具制作） meTab(检修软件）
|
|
网表格式
|
明信MXG格式（可选其他格式）
|
|
测试电压
|
50V~300V
|
|
导通阻抗
|
10Ω～100Ω
|
|
绝缘阻抗
|
1MΩ～100MΩ |
|
碳线测试
|
200Ω～18KΩ，精度：±10%； |
|
埋阻测试
|
200Ω～200KΩ，精度：±10%； |
|
电源要求
|
AC380V±5％ 三相五线制 50/60 Hz 6KW 9A |
|
气源要求
|
气压：0.6~0.8MPa；耗气量：90L/min |
|
环境要求
|
无粉尘；温度：22℃～25℃； 湿度：40%～60%（非凝结状态） |
| 场地尺寸 |
4571mm(L) x 1704mm(W) x 2140mm(H) |
|
功能选配
|
(1）火花检测（2）夹具微调（3）板边划线 (4)激光标记（5）二维码料号读取 (6）二维码ID测试数据绑定（7）工业4.0设备信息化定制 |
| |
|
