光线路高压通用测试机
所有产品:

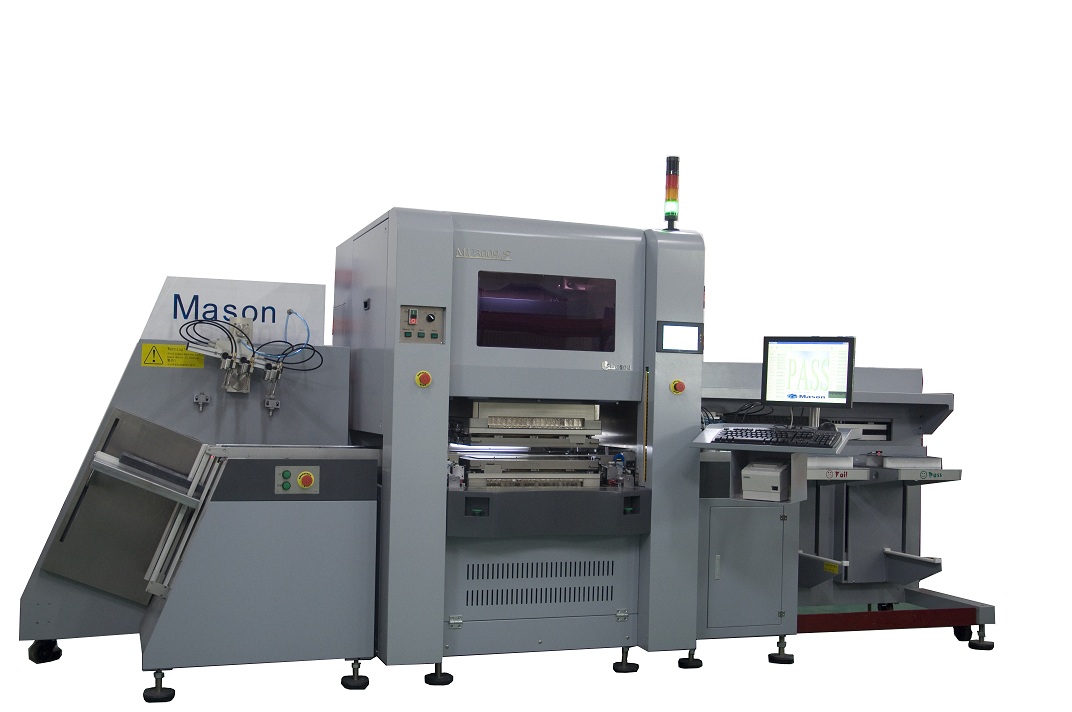

机型: MU3008E自动通用测试机



测试区域

测试点数
163840(Max)四密度/81920(Max)双密度
测试面积(X*Y)
Min:9.6"× 12.8"   Max:16"×12.8"
PCB测试能力

自动送板面积(X*Y)
最小:50x50mm(2" x 2")   最大:430x355(17" x 14")
密度
50mil(四密度)/70mil(双密度)
可测试PCB厚度
0.2~8mm(手动)         0.6~4.0mm(自动)
夹具格式

夹具规格
明信钢针夹具,可兼容其它格式
钢针最小直径:0.15mm, 理论最小种针距离:8mil
CAM支持软件
MUNet2000(选点夹具操作,Net list 支持等)

MRNet2000(坏点辅助修理系统)
网表格式
明信MXG格式(可选其它品牌格式)
测试参数

绝缘测试电压
50V~300V
绝缘测试阻抗
1MΩ~100MΩ
导通测试
10Ω~100Ω(1000Ω可选)
埋阻测试
10Ω~18KΩ±10%
碳阻测试
100Ω~18KΩ±10%
测试速度
6000—8000 points/sec.
环境要求

温度要求
22℃~25℃
湿度要求
40%~60%(非凝结)
耗能

电源要求
AC380V±5% 三相五线
气源要求
0.6-0.8MPa
体积

尺寸
4000mm(L)×1400mm(W)×1870mm(H)
可选


手动和半自动微调           PCB画圈标记笔

PCB油墨打标器             PCB边缘标记笔

防错箱
