一体化测试方案 |
 |
 |
| 机型： |

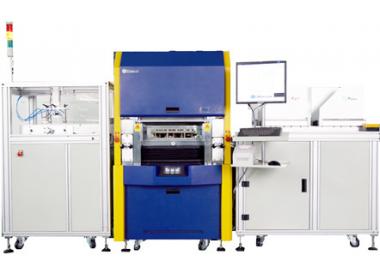

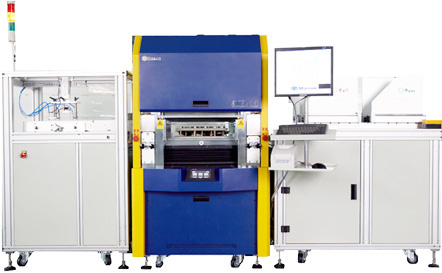

MV7700自动专用测试机 |
|
|
|
测试区域
|
|
最大测试点数
|
6144点
|
|
夹具测试面积
|
最大：370mm x 320mm；最小：120mm x 80mm；
|
|
夹具格式
|
|
夹具规格
|
采用MASON专用夹具，同时兼容其他格式的专用夹具
|
|
网表格式
|
明信MXD格式（可兼容其他格式:MXA、ETT等）
|
|
测试参数
|
|
绝缘测试电压
|
50V～300V ±10％
|
|
绝缘测试阻抗
|
1MΩ～50MΩ±10％（可选100 MΩ）
|
|
导通测试
|
10Ω～100Ω ±10 ％
|
|
碳板测试
|
200Ω～18KΩ±10 ％
|
|
电子测试速度
|
3000～4000 points/sec.
|
|
环境要求
|
|
温度
|
22℃～25℃
|
|
湿度
|
40%～60%（非凝结）
|
|
耗能
|
|
电源要求
|
单相三线AC 220V±5％ 50/60Hz 接地与接零分开
|
|
气源要求
|
6～8kgf/cm2
|
|
体积
|
|
尺寸
|
3300mm（L）x 1500mm（W）x 1630mm（H）
|
|
|
|
|
|
 |
| |
