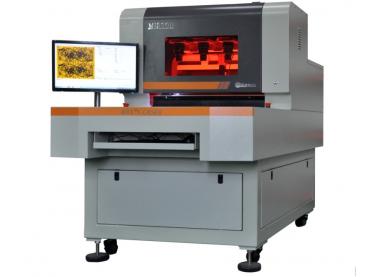

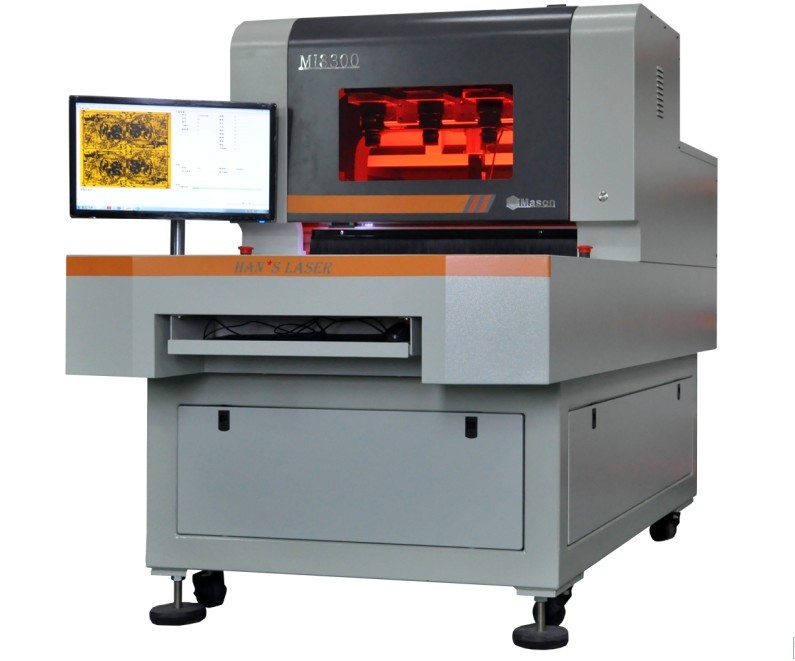

机型: AOI自动光学检查



检查能力


检查最小线宽、线距
MI815: 1.5Mil     MI820:3Mil
检查最小孔径
MI815: 0.1mm    MI820:0.15mm
检查最大板厚
7mm
每小时产能
180pcs/h
检查区域

检查最大尺寸(X*Y)
24"x26"(MI820),28"x26"(MI815)
定位方式
靠板边自动定位,不需钻孔定位
台面驱动方式
精密丝杠加伺服电机驱动
板面平整
采用真空泵,抽取真空,使检测更平整
检查范围

检查产品
内层板、外层板、带孔外层板、蓝膜,FPC等
检查材料
裸铜、电镀铜、暗铜、蚀刻、二次处理铜等
检查缺陷
短路、开路、缺口、凸铜、凹铜、针孔、缺孔、孔塞、

破孔、缺铜、尺寸与位置错误等
缺陷核准
当机检修核准或MV66检修站核准
检查资料

CAM支持
GerberRS274X
工作站
制作CAM资料
工作环境

温度
20℃~25℃
湿度
40%~60%(非凝结)
光源

光源类型
窄频灯管,冷光源
光源寿命
10000小时以上
光源功率
70W
能耗

气源
6~8Kg.f/cm2
电源
AC220V±5%   50/60 Hz 单相三线
整机耗能
750W
体积

尺寸
1160mm×1900mm×1350mm(主机)
1400mm×1100mm×1200mm(检修站)
质量
2000kgs
