一体化测试方案 |
 |
 |
| 机型： |

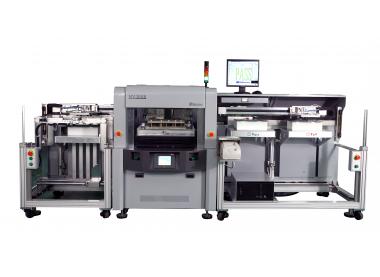

MV300R手臂式专用自动测试机 |
|
|
|
|
最大测试点数
|
16384点
|
|
夹具测试面积
|
最大：500mm x 400mm；最小：60mm x 60mm；
|
|
夹具格式
|
|
夹具规格
|
采用MASON专用夹具，同时兼容其他格式的专用夹具
夹具高度：85mm-93mm
|
|
网表格式
|
明信MXD格式
|
|
可兼容其他格式:MXA、ETT等
|
|
CAM支持软件
|
MUNet2000（选点夹具操作，Net list支持等）
|
|
测试参数
|
|
绝缘测试电压
|
50V～300V ±10％
|
|
绝缘测试阻抗
|
1MΩ～50MΩ±10％（可选100 MΩ）
|
|
导通测试
|
10Ω～100Ω±10 ％
|
|
碳板测试
|
200Ω～18KΩ±10 ％
|
|
电子测试速度
|
3000～4000 points/sec.
|
|
环境要求
|
|
温度
|
22℃～25℃
|
|
湿度
|
40%～60%（非凝结）
|
|
耗能
|
|
电源要求
|
三相五线AC 380V±5％ 50/60HZ 接地与接零分开
|
|
气源要求
|
6～8kgf/cm2
|
|
体积
|
|
尺寸
|
3400mm（L）x 1200mm（W）x 1300mm（H）
|
|
可选项
|
|
|
PCB画圈标记笔
|
|
|
防错箱
|
|
|
 |
| |
