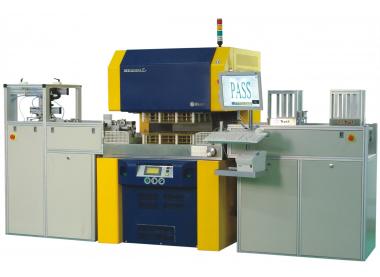

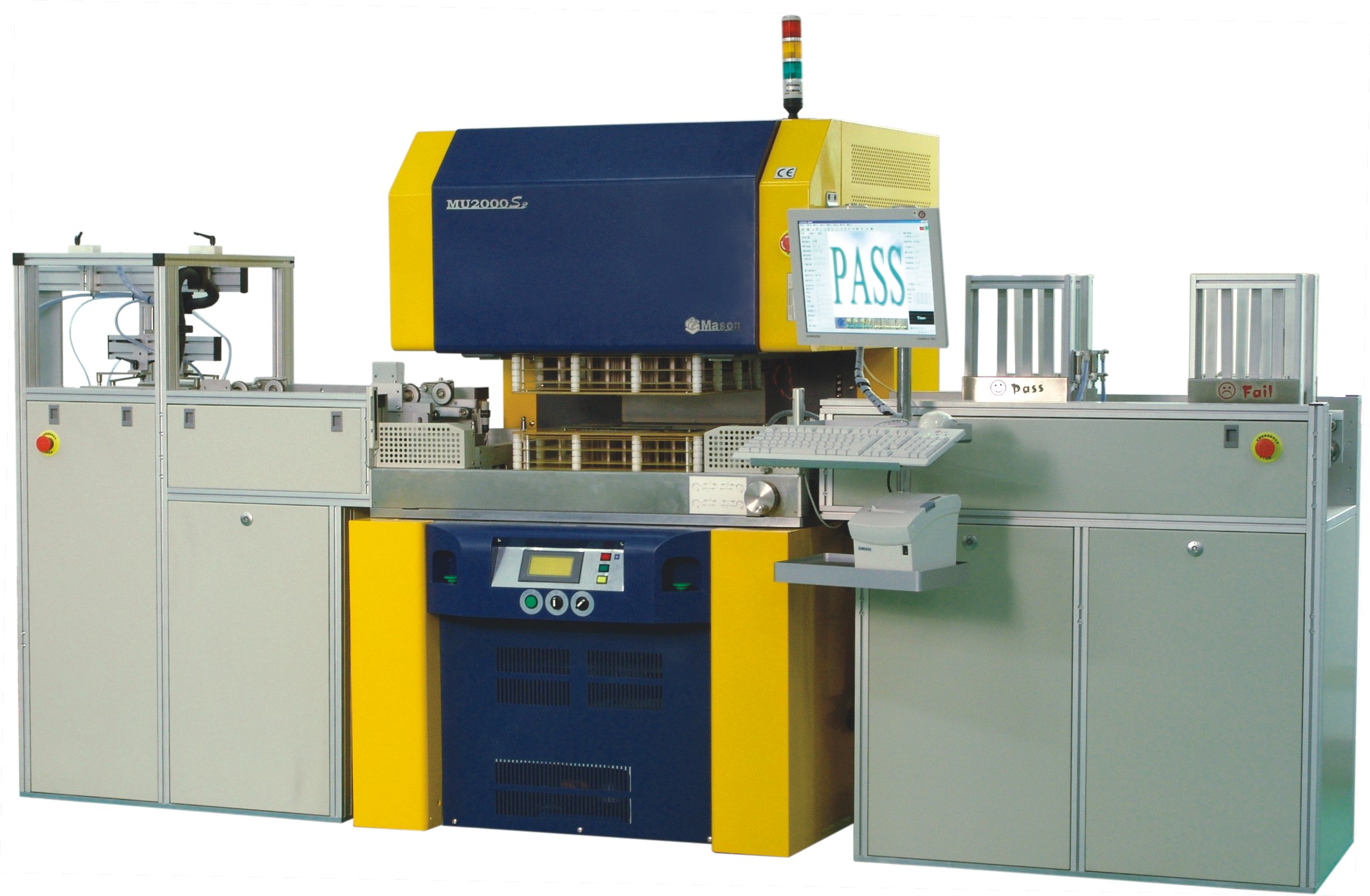

Testing Area
|
|
|
Testing points
|
163840（Max）QD / 81920（Max）DD
|
|
Testing area（X*Y）
|
Min:9.6"× 12.8" Max:16"×12.8"
|
|
PCB Testing Power
|
|
|
Size of PCB（X*Y）
|
Min：80x80mm （3" x 3"）
|
|
|
Max：430x355 （17" x 14"）
|
|
Density
|
50 mil QD/ 70 mil DD
|
|
Thickness of PCB
|
0.2～8mm（Manual） 0.6～4.0mm（Automatic）
|
|
Fixture Format
|
|
|
Fixture
|
Mason specific fixtures（compatible with fixtures of other format）
min pin diameter:0.15mm,min distance between pin：8mil
|
|
CAM
|
MUNet2000（Selective fixture design, Net list support）
MRNet2000（Bad point auxiliary repair system）
|
|
Grid
|
Mason MXG format（formats of other brands can be chosen）
|
|
Testing Parameter
|
|
|
Insulation testing voltage
|
50V～300V±10%
|
|
Insulation testing resistance
|
1MΩ～100MΩ±10%
|
|
Conduction testing
|
10Ω～100Ω±10%（1000Ω optional）
|
|
Carbon resistance testing
|
10Ω～18KΩ±10%
|
|
Carbon board testing
|
200Ω～18KΩ±10%
|
|
Electronics testing speed
|
6000～8000 points/sec.
|
|
Operating Environment
|
|
|
Temperature
|
22℃～25℃
|
|
Humidity
|
40%～60%（non-freezing）
|
|
Power Consumption
|
|
|
Power
|
AC380V±10% 3 phase 5 wire
|
|
Air source
|
6～7kgf/cm2
|
|
Volume
|
|
|
Size
|
1030mm×1180mm×1680mm（Manual）
|
|
|
3090mm×1180mm×1680mm（Automatic）
|
|
Optional
|
|
|
|
Oily pen for marking on PCB
|
|
|
Box for storing the defect PCB
|
