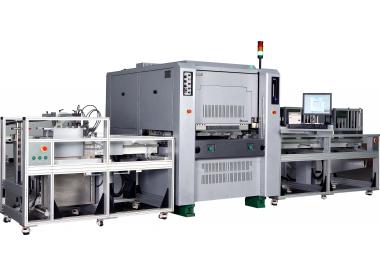

Testing Area
|
|
|
Testing points
|
QD：380928 / DD：196608（Max）
|
|
Testing area（X*Y）
|
24.8"×19.2"（QD：Max） 25.6"×19.2"（DD：Max）
|
|
PCB Testing Power
|
|
|
Size of PCB（X*Y）
|
Min：150mmx150mm（6"×6"）
Max：650mmx510mm（25.6"×20"）
|
|
Density
|
50mil（QD）/70mil（DD）
|
|
Thickness of PCB
|
0.2～8mm（Manual） 0.6～4.0mm（Automatic）
|
|
Fixture Format
|
|
|
Fixture
|
Mason specific fixture（compatible with fixture of other format）
Min pin diameter:0.15mm; Min distance between pin:8mil
|
|
CAM
|
MUNet2000（Selective fixture design, Net list support）
|
|
|
MRNet2000（Bad point auxiliary repair system）
|
|
Grid
|
Mason MXG format（format of other brands can be chosen）
|
|
Testing Parameter
|
|
|
Insulation testing voltage
|
50V～300V±10%
|
|
Insulation testing resistance
|
1MΩ～100MΩ±10%
|
|
Conduction testing
|
10Ω～100Ω±10%（1000Ω optional）
|
|
Carbon board testing
|
10Ω～18KΩ±10%
|
|
Carbon resistance testing
|
200Ω～18KΩ±10%
|
|
Electronic testing speed
|
6000～8000 points/sec.
|
|
Operating Environment
|
|
|
Temperature
|
22℃～25℃
|
|
Humidity
|
40%～60%（non-freezing）
|
|
Power Consumption
|
|
|
Power
|
AC380V±10%; 3 phase 5 wire
|
|
Air source
|
6～7kgf/cm2
|
|
Volume
|
|
|
Size
|
1454mm×1983mm×2202mm（Manual）
|
|
|
5490mm×1983mm×2202mm（Automatic）
|
|
Optional
|
|
|
|
Oily pen for marking on PCB
|
|
|
Box for storing the defect PCB
|
|
|
Ink-jet marker for PCB
|
|
|
Fixture with manual and semi-automatic micro-tuning feature
|
