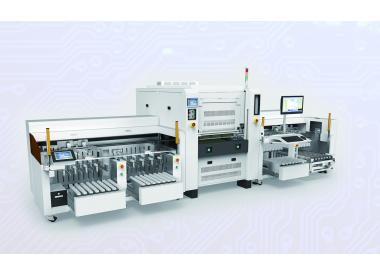

应用领域
|
|
|
|
1.PCB类型：通讯背板，服务器主板等高多层PCB板 |
| |
2.终端类型：通讯设备，大型服务器等 |
| 可选型号 |
|
| |
1、长针架构 |
| |
2、短针架构 |
|
技术优势
|
|
| |
1.双密或四密可选，最大测试面积19.2"*25.6" |
| |
2.开关卡模块设计，可依据客户需求选择测试面积 |
| |
3.MASON夹具格式，可兼容其它主流品牌架构夹具 |
| |
4.夹具可X/Y微调，提升PCB板测试良率 |
| |
5.上模可翻转90度，且可前后移动，方便夹具安装，调试及维修 |
|
技术规格
|
|
| 配置密度 |
70mil（双密） 50mil（四密） |
| 测试面积 |
19.2"*25.6"(487mm X 650mm) |
| 测试点数 |
384K |
| 自动PCB尺寸 |
150mm x 150mm(Min) 487mm×650mm(Max) |
|
PCB厚度
|
0.4-4mm（自动） |
| 板重 |
<4KG |
| 产能 |
250PCS/h(测试点数40000） |
| 夹具微调 |
微调方向：X/Y纠错；微调精度：±0.01mm |
|
夹具规格
|
明信钢针夹具,长、短针两种架构；可兼容其它格式，钢针最小尺寸:0.15mm，理论最小种针距离：10mil
|
|
CAM支持软件
|
明信自主CAM软件MasonCam; meNet (选点软件）
me Fix(通用夹具制作） meTab(检修软件）
|
|
网表格式
|
明信MXG格式（可选其他格式）
|
|
测试电压
|
50V~300V
|
|
导通阻抗
|
10Ω～100Ω
|
|
绝缘阻抗
|
1MΩ～100MΩ |
|
碳线阻抗
|
200Ω～18KΩ，精度：±10%； |
|
埋阻测试
|
200Ω～200KΩ，精度：±10%； |
|
电源要求
|
AC380V±5％ 三相五线制 50/60 Hz 9KW 13A |
|
气源要求
|
气压：0.6~0.8MPa；耗气量：120L/min |
|
环境要求
|
无粉尘；温度：22℃～25℃； 湿度：40%～60%（非凝结状态） |
| 场地尺寸 |
5824mm (L) x 2352mm (W) x 2109mm (H) |
|
功能选配
|
(1）火花检测（2）夹具微调（3）板边划线 (4)激光标记（5）二维码料号读取 (6）二维码ID测试数据绑定（7）工业4.0设备信息化定制 |
| |
|
